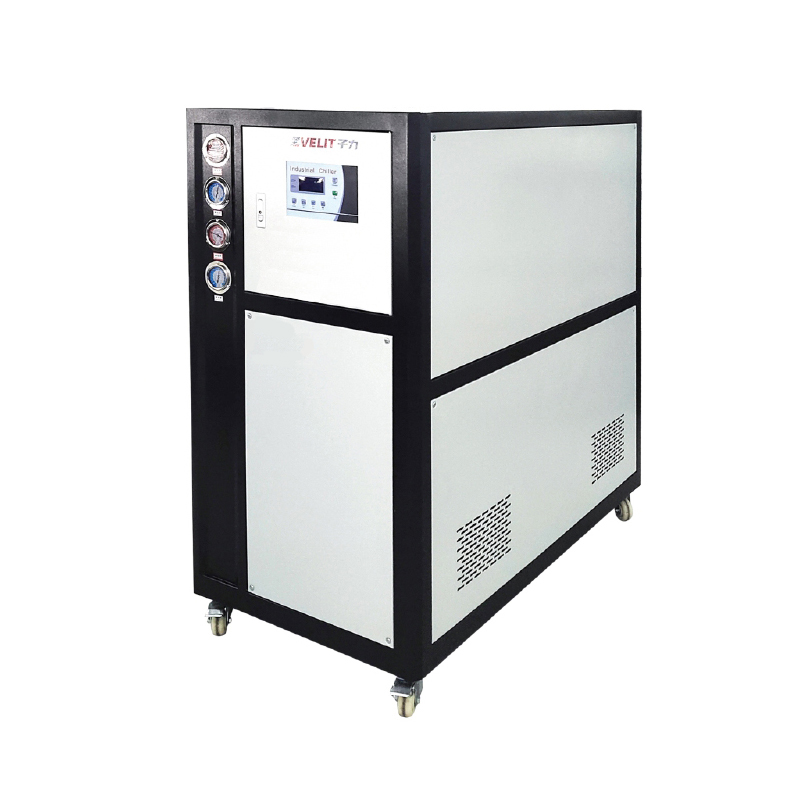

水冷式冷水机的循环水系统如何设计?

发表时间:2025/02/27 阅读量:324 来源:东莞市子力制冷机电设备有限公司

  水冷式冷水机的循环水系统设计是保障其高效稳定运行的关键。下面子力小编将从系统的各个关键部分,为你阐述其设计要点。




  一、设计原则


  要满足水冷式冷水机制冷需求,精准计算循环水流量与温差;保障系统在不同工况下稳定运行,减少水流、压力波动;兼顾节能与经济性,降低能耗和运行成本。


  二、设计要点


  (1)冷却水循环:依水冷式冷水机冷却水量、系统阻力与扬程选冷却水泵,其流量略超额定冷却水量;据散热量、气象条件、冷却水温差选冷却塔;规划冷却水管路,减少管件,依流量、流速算管径,流速控制在 1.5 - 3m/s。


  (2)冷冻水循环:按水冷式冷水机冷冻水量、末端阻力及最不利环路阻力定冷冻水泵流量和扬程;考虑水力平衡设计管路,可用同程或异程式,异程式需配平衡阀;设膨胀水箱容纳水体积变化、稳定压力,依水容量和水温变化算容积。


  (3)水质处理:为防止水冷式冷水机和管道结垢、堵塞,进行软化处理去除硬度离子,过滤处理去除悬浮物等杂质,杀菌灭藻处理抑制细菌藻类滋生。


  三、监控与控制


  在水冷式冷水机及关键部位设温度、压力传感器,实时监测水温、压力。采用自动控制系统,依据监测数据调节水泵频率、冷却塔风机转速等,实现智能化、节能运行。


  综上所述,合理设计水冷式冷水机的循环水系统,能有效提升其制冷效率、降低能耗和维护成本。如果你对其中某个设计环节,如具体设备选型等有疑问,欢迎随时联系我们。
